汽车防火墙怎么插线图解？插线步骤详细说明？

在汽车维修和升级过程中，汽车防火墙的插线是一个重要环节。正确地进行插线操作不仅关系到汽车电器系统的稳定运行，还直接关乎到行车安全。本文将通过图解形式，详细说明汽车防火墙插线的步骤，并解答一些常见的疑问，确保您能够安全、有效地完成汽车防火墙插线操作。

一、了解汽车防火墙的作用

1.1防火墙定义及其重要性

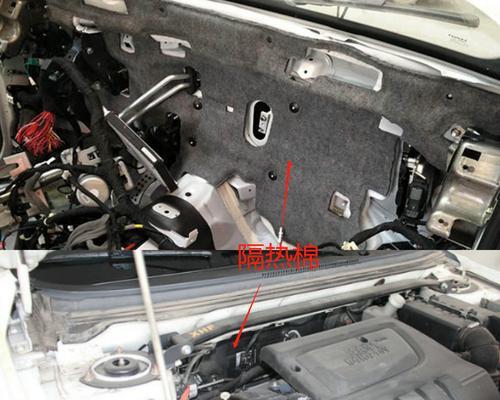

汽车防火墙是一种安装在发动机舱和乘客舱之间的隔离装置，主要作用是防止发动机舱内的火势蔓延到乘客舱。同时，它也对线束起到了保护作用，避免了高温、油污对线束的损坏。

1.2防火墙插线的目的和益处

通过插线，可以连接汽车内部的电子设备，如导航、倒车影像、行车记录仪等。正确的插线不仅能够确保汽车电子设备的正常工作，还能预防电气故障，提高汽车的整体性能和安全性。

二、汽车防火墙插线前的准备

2.1工具与材料清单

在开始操作前，您需要准备以下工具和材料：

防水胶带

电工胶布

线束插头

绝缘套管

剥线钳

绝缘手套

电路测试笔

2.2安全须知

进行汽车电气作业时，安全是首要考虑的。确保车辆熄火并拔掉电池负极，以避免触电危险和可能的电路损害。

三、汽车防火墙插线步骤详解

3.1线束定位与分离

操作步骤：

1.确定需要插接线束的位置。通常在方向盘下方的仪表板或中控台内。

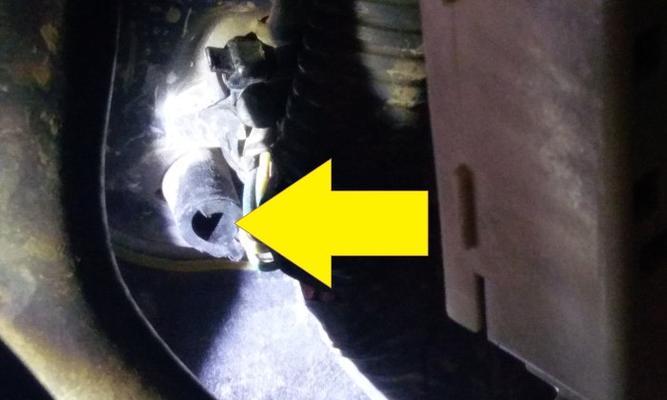

2.找到对应的接口，轻轻拉开防火墙侧的线束护套。

3.2线束连接

操作步骤：

1.在待插入的线束端剥线，露出铜芯。

2.将线束端头与对应的接口对齐，小心插入。

3.确认线束端头完全插入后，轻轻晃动以测试连接的稳固性。

3.3线束固定与保护

操作步骤：

1.使用防水胶带或电工胶布固定线束，避免松动。

2.在防火墙开口处使用绝缘套管进行包裹，确保绝缘和防水。

3.4测试电路

操作步骤：

1.重新连接电池负极。

2.使用电路测试笔检查各个接线点，确保无短路或断路发生。

3.打开汽车电源，测试各个电子设备是否正常工作。

四、常见问题与故障排除

4.1防火墙插线故障的常见原因

线束插接错误或不到位

线束受损或老化

防水、绝缘处理不当

4.2故障排除方法

重新检查并确保每个接线端子正确插接。

检查线束是否有磨损、挤压痕迹，必要时更换。

确认所有胶带和套管的安装是否符合防水、绝缘要求。

五、专业建议与技巧

5.1专业建议

在进行汽车防火墙插线时，最好由具备一定汽车电路知识的专业人员操作。

在不熟悉电路系统的情况下，不要轻易拆卸或插接线束。

5.2实用技巧

在插接前，可以绘制线路图，标记好每个接线点，以免混淆。

防火墙插线时，要保持工作区域的整洁，避免杂物影响操作。

通过以上步骤的详细说明，您应该对汽车防火墙插线有了全面的了解。正确操作不仅保证了电路安全，也提升了汽车电子设备的使用体验。在实践中，注意细节，遵守安全规范，您将能够顺利完成汽车防火墙的插线工作。
